台湾上银HGH30HA导轨滑块
2023-03-22 17:30:00 点击量：
优势特点：HGH30HA为重载系列导轨，组合高度为45mm，安装孔尺寸为40*60，固定器是直接将直线导轨限位在智佳初的位置上，这样就能引导其他固定的两侧延伸，从而对于导轨两端起到绝缘的防护作用。

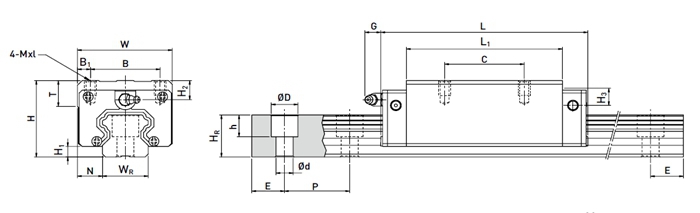

| 型号 | 组件尺寸(mm) | 滑块尺寸(mm) | |||||||||||||||||||||||
| H | H1 | N | W | B | B1 | C | L1 | L | K1 | K2 | G | M×L | T | H2 | H3 | ||||||||||
| HGH30HA | 45 | 6 | 16 | 60 | 40 | 10 | 60 | 93 | 120.4 | 21.75 | 6 | 12 | M8×10 | 8.5 | 9.5 | 13.8 | |||||||||
| 型号 | 滑轨尺寸(mm) |
滑轨的 固定 螺栓尺寸 |
基本动 额定 负荷 |
基本静 额定 负荷 |
容许静力矩 | 重量 | |||||||||||
| WR | HR | D | H | D | P | E | MM | C（KN） | C0(KN) | MR | Mp | MY |
滑块 kg |
导轨 kg/m |
|||
| KN-m | KN-m | KN-m | |||||||||||||||
| HGH30HA | 28 | 26 | 14 | 12 | 9 | 80 | 20 | M8×25 | 47.27 | 69.16 | 1.16 | 0.81 | 0.81 | 1.45 | 6.30 | ||
如何衡量上银直线滑轨HGH30HA的质量
随着社会的不断发展，城市工业化也是发展迅速，在工业化的城市里面少不了的当然是机械行业了，在机械行业中那些高精密的工作，大多数也是由精度比较高的导轨来完成。那么随着这些的变化，导轨的出现给我我们极大的帮助，市面上导轨出现越多我们就越分辨不出它的质量。那么我们就为大家分析一下如何来衡量上银直线滑轨HGH30HA的质量。
上银直线滑轨HGH30HA式机械加工过程中很重要的一个部件，因此，在质量上需要检测过关，否则就会影响到元件加工效果。下面，我们可以从直线导轨的内部结构来进行剖析，从而看看如何衡量直线导轨的质量。
一般来说，直线导轨是由导轨、护套、 集电器、吊挂器、连接器等零部件组成的，可以根据不同的元件要求来进行配置膨胀段。首先我们要看导轨碳刷使用寿命，一般这个组件是属于易耗品，在行驶距离就会影响到设备的维护周期。
其次，我们可以看滑触线外壳的质量，这个时候需要注意温度、环境的情况，如果长度超过100米以后就需要考虑到直线导轨膨胀问题。护套由有韧性、耐磨、抗老化及阻燃性能的工程塑料组成，对导轨有良好的绝缘保护作用，保证人身安全。
固定器是直接将直线导轨限位在智佳初的位置上，这样就能引导其他固定的两侧延伸，从而对于导轨两端起到绝缘的防护作用。
对于如何衡量上银直线滑轨HGH30HA的质量来说，这些也会是靠生活实用中的经验来衡量的，只要大家细心一些这些问题也就不成了问题。
HGH30HA为重载系列导轨，组合高度为45mm，安装孔尺寸为40*60，固定器是直接将直线导轨限位在智佳初的位置上，这样就能引导其他固定的两侧延伸，从而对于导轨两端起到绝缘的防护作用。
东莞市万捷传动科技有限公司欢迎您来咨询：13717336592翟小姐
