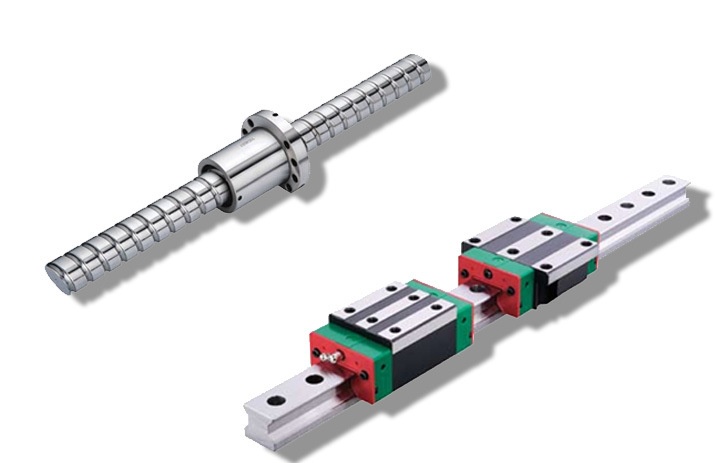

EGH20CA台湾上银导轨滑块

2019-12-28 10:28:00   点击量:


优势特点:上银直线导轨EGH20CA良好的润滑有利于降低运行摩擦阻力,减小磨损,防止腐蚀,易于散热,因此对直线导轨系列要保持适当的润滑。机床的工作部件移动时,钢球就在支架沟槽中循环流动,把支架的磨损量分摊到各个钢球上,从而延长直线导轨的使用寿命。





型号 组件尺寸(mm) 滑块尺寸(mm)
H H1 N W B B1 C L1 L K1 K2 G M×L T H2 H3
EGH20CA 28 6 11 42 32 5 32 48.1 69.1 12.3 4.15 12 M5×7 7.5 6 6

型号 滑轨尺寸(mm) 滑轨的
固定
螺栓尺寸
基本动
额定
负荷
基本静
额定
负荷
容许静力矩 重量
WR HR D H D P E MM C(KN) C0(KN) MR MP MY 滑块
kg
导轨
kg/m
KN-m KN-m KN-m
EGH20CA 20 15.5 9.5 8.5 6 60 20 M5×16 10.31 21.13 0.22 0.16 0.16 0.24 2.08



上银导轨EGH20CA的装置是如何校对的

       1)上银导轨EGH20CA是由导轨、滑块、滚动体、反向器和坚持器等组成,能以导轨和滑块的钢球滚动来代替直接滑动接触,并且滚动体能借助反向器在滑块和滚道内实现循环,其具有动静摩擦系数小、结构简单、精度持续性强、定位精度高等优势。

       2)直线导轨又称线性滑轨、滚动导轨、精密滚动直线导轨副等,主要用于精度要求高的控制工作台行走平行度的直线循环运动的场合,直线导轨的额定负载比轴承高,并且还能承担一定扭矩,能在高负载的环境实现高精度的循环运动。

       3)上银导轨EGH20CA装置校对时,先要清楚接长导轨副的辨别,当运用接触导轨时,上银导轨采取同一套导轨编同英文大写字母,并延续阿拉伯数字示意衔接次序,对接端头由同一阿拉伯数字相连对接组合,来确保直线导轨的精度。

       4)首先咱们要弄清晰接长导轨副的辨别:当运用接长导轨时,上银采取同一套导轨副编同一英文大写字母,延续阿拉伯数字示意衔接次序,对接端头由同一阿拉伯数字相连对接组合,以确保上银导轨的精度。避免因导轨装置误差导致床台运行到接牙处形成精度良。请求对导轨的接牙地位处留有0.03-0.05mm的间隙(个别用塞尺),目标是为了避免导轨热收缩引起的轴向长长。

        EGH20CA为低组装线性系列导轨,组合高度为28mm,安装孔尺寸为32*32,导轨润滑滑块于两端有密封式润滑注油孔设计,可经由钢珠循环将润滑油带到表明,达到润滑的效果。
